熱交換器のModelについて

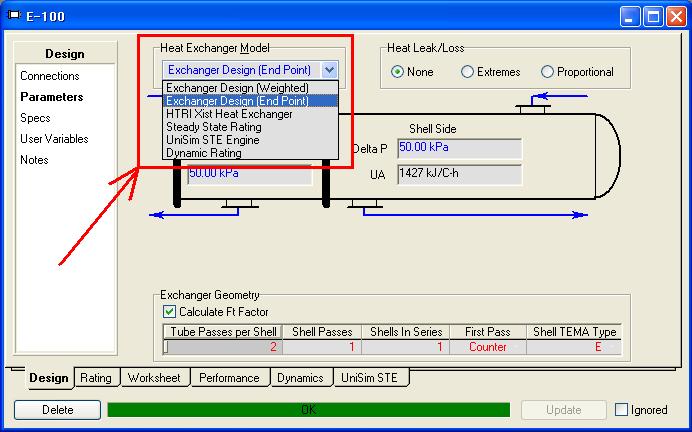

熱交換器ユニットのDesignタブのParametersにあるHeat Exchager Modelでは
以下の計算方法を選択できます。
Exchager Design[End Point]（デフォルト）
Exchager Design[Weighted]
HTRI Xist Heat Exchanger
Steady State Rating
UniSim STE Engine
Dynamic Rating

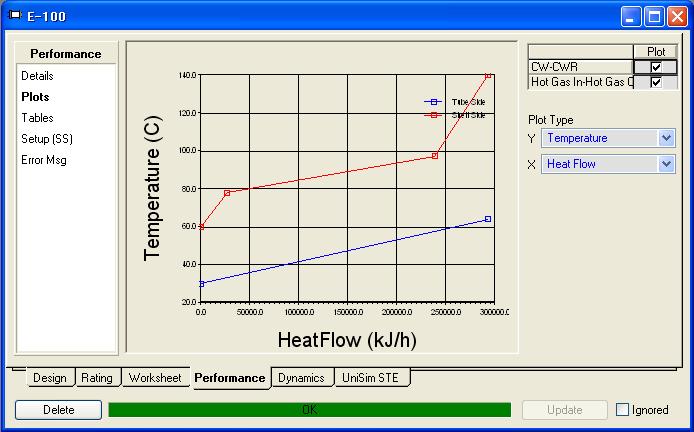

Exchager Design[End Point]:
4端子（露点、沸点がある場合はそれも含む）の温度で交換熱量を計算する。
計算速度が最も速く、コンポジットカーブ（ヒートカーブ）が直線の場合に適している。
4端子間は直線と見なして計算するので、混合成分などでヒートカーブが曲線的になる場合は、
誤差が出てくる可能性があります。

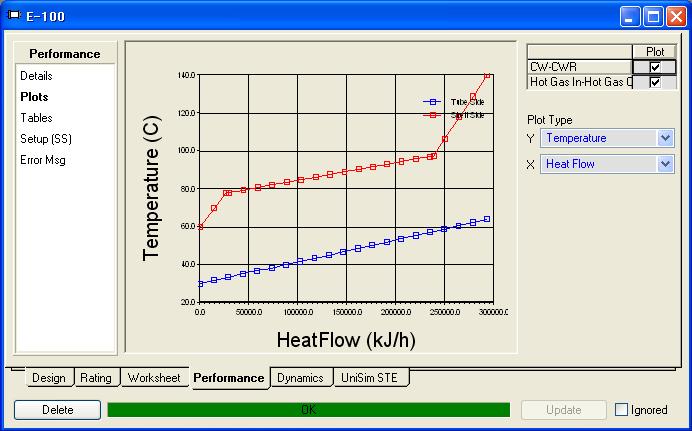

Exchager Design[Weighted]:
上記の４端子計算ではなく、さらに細かく内部を区切って計算するモードになります。
ヒートカーブが直線的で無い場合に、より正確に熱交換量を計算します。
区切り数(Interval)はユーザーが指定できます。

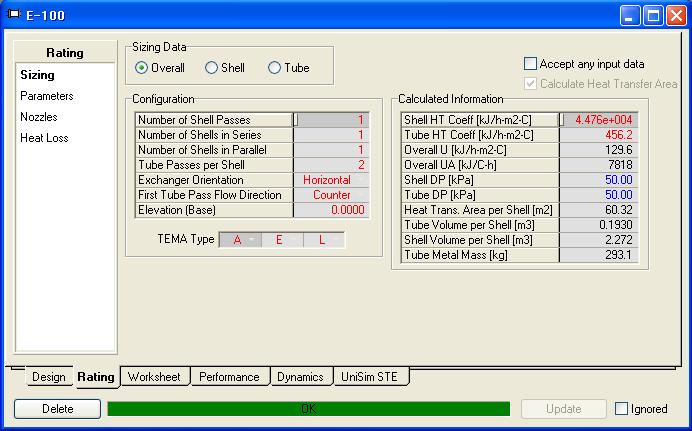

Steady State Rating:
熱交換器の形状を入力して、そのジオメトリで計算するモードです。
TEMAタイプ、シェル径、チューブ長さ・本数・配列、バッフルなどを入力します。
HTRI Xist Heat Exchanger
HTRI社のHTRI Xist（熱交換器設計ソフト）とリンクするモードです。
プロセスコンディションはUniSim Designで計算し、熱交換器部の計算はHTRIで行います。
UniSim STE Engine
Honeywell社のUniSim Heat Exchanger（熱交換器設計ソフト）とリンクするモードです。
プロセスコンディションはUniSim Designで計算し、熱交換器部の計算はUniSim STEで行います。
